Práctica de laboratorio:
Uso de Wireshark para ver el tráfico de la red
Topología
Objetivos
Parte 1: Descargar e instalar Wireshark
(Optativo)
Parte 2: Capturar y analizar
datos ICMP locales en
Wireshark
• Inicie
y detenga la captura de
datos del tráfico de
ping a los hosts locales.
• Ubicar
la información de la dirección MAC y
de la dirección
IP
en las PDU capturadas.
Parte 3: Capturar y analizar
datos ICMP remotos en
Wireshark
• Inicie
y detenga la captura de
datos del tráfico de
ping a los hosts remotos.
• Ubicar
la información de la dirección MAC y
de la dirección
IP
en las PDU capturadas.
• Explicar
por qué las direcciones
MAC para los hosts remotos son diferentes
de las direcciones MAC para los hosts
locales.
Información
básica/Situación
Wireshark
es un analizador de
protocolos de software o
una aplicación “husmeador
de paquetes” que se
utiliza para el diagnóstico de fallas
de red, verificación, desarrollo de protocolo
y software
y educación.
Mientras los streams de
datos
van y vienen por la red, el programa detector
“captura” cada unidad
de datos del protocolo (PDU)
y puede decodificar y analizar
su
contenido de acuerdo con la RFC correcta
u otras especificaciones.
Wireshark
es una herramienta
útil para cualquier persona
que trabaje con
redes y se puede utilizar con
la mayoría de las prácticas
de laboratorio en los
cursos de
CCNA para tareas
de análisis de datos
y resolución de problemas. Esta práctica de laboratorio proporciona instrucciones
para descargar e instalar
Wireshark, aunque
es posible que ya
esté
instalado. En esta práctica de laboratorio,
usará Wireshark para capturar
direcciones IP del paquete de datos
ICMP y direcciones MAC
de la trama de Ethernet.
Recursos necesarios
• 1
PC (Windows 7, Vista o XP, con
acceso
a Internet)
• Se
utilizarán PC adicionales
en una red de área local (LAN) para
responder
a las solicitudes de
ping.
Parte 1: Descargar e instalar Wireshark (optativo)
Wireshark
se convirtió
en el
programa detector de paquetes estándar del sector que
utilizan los ingenieros de
redes. Este
software de
código
abierto está
disponible para muchos sistemas
operativos diferentes, incluidos Windows, MAC y
Linux. En la parte 1 de esta práctica de
laboratorio, descargará e instalará
el programa de software Wireshark en
la PC.
Nota: si Wireshark ya está instalado en la PC, puede saltear la parte 1 e ir directamente a parte 2. Si Wireshark no
está instalado en la PC, consulte con el instructor acerca de la política de descarga de software de la academia.
Paso 1:
Descargar Wireshark
b. Haga
clic
en Download Wireshark (Descargar Wireshark).
c. Elija
la versión de software que necesita según la arquitectura
y el sistema operativo
de la PC. Por ejemplo, si tiene una PC de 64 bits con Windows, seleccione
Windows Installer (64-bit) (Instalador de Windows [64 bits]).
Después de
realizar la selección, comienza
la descarga. La ubicación
del archivo descargado depende del
explorador y del sistema operativo
que utiliza. Para usuarios
de Windows, la ubicación
predeterminada es la
carpeta Descargas.
Paso 2:
Instalar Wireshark
a. El archivo descargado se denomina Wireshark-win64-x.x.x.exe,
en el que x representa
el número de versión. Haga
doble clic en el archivo para
iniciar el proceso de instalación.
b. Responda
los
mensajes de seguridad
que aparezcan
en la pantalla. Si ya tiene una copia de Wireshark en la PC, se le
solicitará
desinstalar
la versión anterior
antes de instalar la versión
nueva. Se recomienda
eliminar la versión anterior de Wireshark antes
de instalar otra versión. Haga
clic
en Sí para desinstalar la versión
anterior de Wireshark.
c. Si
es la primera vez que
instala Wireshark, o si
lo hace después de haber completado el
proceso de desinstalación, navegue
hasta el
asistente para instalación
de Wireshark. Haga clic en
Next (Siguiente).
d. Continúe avanzando
por el proceso de instalación. Cuando aparezca
la ventana License
Agreement
(Contrato
de licencia), haga
clic en I agree
(Acepto).
e. Guarde
la configuración
predeterminada en
la ventana Choose Components (Elegir
componentes)
y haga clic en Next (Siguiente).
f. Elija
las opciones de método abreviado que
desee
y,
a continuación, haga
clic
en Next (Siguiente).
g. Puede cambiar la ubicación
de instalación
de Wireshark, pero, a menos que tenga
un espacio en disco limitado, se
recomienda
mantener la ubicación predeterminada.

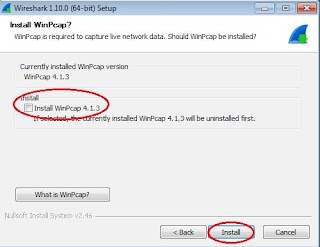

h. Para capturar datos de la red activa, WinPcap debe estar instalado en la PC. Si WinPcap ya está instalado en la PC, la casilla de verificación Install (Instalar) estará desactivada. Si la versión instalada de WinPcap es anterior a la versión que incluye Wireshark, se recomienda que permita que la versión más reciente se instale
haciendo clic en la casilla de verificación Install WinPcap x.x.x (Instalar WinPcap [número de versión]).
i. Finalice
el asistente de instalación
de WinPcap si
instala
WinPcap.
j. Wireshark comienza a instalar los
archivos, y aparece una ventana
independiente con el
estado de la instalación. Haga clic en Next (Siguiente) cuando
la instalación
esté
completa.
k. Haga clic en Finish (Finalizar) para
completar el proceso
de instalación de Wireshark.
Parte 2: Capturar y analizar datos ICMP locales en Wireshark
En la parte 2 de esta práctica de laboratorio, hará ping a otra PC en la LAN y capturará solicitudes y respuestas ICMP en Wireshark. También verá dentro de las tramas capturadas para obtener información específica. Este
análisis debe ayudar a aclarar de qué manera se utilizan los encabezados de paquetes para transmitir datos al destino.
Paso 1:
Recuperar las direcciones de interfaz de la PC
Para esta práctica
de laboratorio, deberá recuperar
la dirección IP de
la PC y la dirección física
de la tarjeta de interfaz
de red (NIC), que también
se conoce
como “dirección MAC”.
a. Abra una
ventana
de comandos, escriba ipconfig /all y luego
presione Entrar.
b.
Observe la dirección IP y la dirección
MAC (física) de la interfaz de
la PC.
c. Solicite a un
miembro del equipo
la dirección IP de
su PC y proporciónele
la suya. En
esta
instancia, no proporcione su
dirección MAC.
Paso 2:
Iniciar Wireshark
y comenzar a capturar datos
a. En
la PC, haga clic en el botón Inicio de Windows para ver Wireshark como uno
de los programas en el menú emergente. Haga doble
clic
en Wireshark.
b. Una vez
que se inicia Wireshark, haga
clic en Interface List
(Lista de interfaces).
Nota: al hacer clic
en el ícono de la primera interfaz de
la fila de íconos, también
se abre
Interface
List
(Lista
de interfaces).
c. En la ventana Wireshark: Capture
Interfaces (Wireshark: capturar interfaces), haga clic
en la casilla de verificación
junto
a la interfaz conectada a la LAN.
Nota: si se indican varias interfaces, y no está seguro de
cuál activar, haga clic en
el botón Details (Detalles) y, a continuación, haga
clic
en la ficha 802.3 (Ethernet). Verifique que
la dirección MAC coincida con lo que observó
en el paso 1b. Después de
verificar la interfaz correcta, cierre la
ventana Interface
Details (Detalles de la interfaz).
d. Después de activar la interfaz correcta, haga clic en Start (Comenzar) para comenzar la captura de datos.
La información
comienza a desplazar hacia abajo
la sección superior
de Wireshark. Las
líneas de datos aparecen
en diferentes colores según el
protocolo.
e. Es posible desplazarse muy rápidamente por esta
información según la comunicación que
tiene lugar entre la PC y la LAN. Se puede aplicar un
filtro
para facilitar la vista
y el trabajo con los datos que captura
Wireshark. Para esta
práctica
de laboratorio, solo nos interesa mostrar
las PDU de ICMP (ping). Escriba
icmp en el cuadro Filter
(Filtro) que se encuentra en
la parte superior
de Wireshark y
presione Entrar
o haga clic
en el botón Apply (Aplicar) para ver solamente
PDU de ICMP (ping).
f. Este
filtro
hace que desaparezcan todos los datos
de la ventana superior, pero
se sigue capturando el tráfico
en la interfaz. Abra la ventana del
símbolo
del sistema que
abrió antes y haga
ping a la dirección
IP
que recibió del miembro del
equipo. Comenzará
a ver que aparecen
datos
en la ventana superior
de Wireshark nuevamente.
Nota: si la PC del miembro del equipo no responde a sus pings, es posible que se deba a que el firewall de la PC está bloqueando estas solicitudes. Consulte Apéndice A: Permitir el tráfico ICMP a través de un
firewall para obtener información sobre cómo permitir el tráfico ICMP a través del firewall con Windows
7.
g. Detenga la captura de
datos haciendo clic en
el ícono Stop Capture
(Detener captura).
Paso 3:
Examinar los datos capturados
En el paso 3, examine
los
datos que se generaron
mediante las solicitudes
de ping de la PC del miembro del equipo. Los datos
de Wireshark se muestran en tres secciones:
1) la sección superior
muestra la
lista
de tramas de PDU capturadas con un resumen de la información
de paquetes IP enumerada
, 2) la sección
media indica información
de la PDU para la trama seleccionada en la parte
superior de
la pantalla y separa una trama de PDU
capturada por las capas de protocolo, y 3)
la sección
inferior muestra
los datos sin
procesar de cada
capa. Los datos sin
procesar se
muestran
en formatos hexadecimal
y decimal.
a. Haga
clic
en las primeras tramas de
PDU de la solicitud de ICMP en la sección superior de
Wireshark.
Observe
que la columna Source (Origen)
contiene la
dirección IP de
su PC y la columna Destination
(Destino)
contiene
la dirección IP de la PC del compañero
de equipo a la que hizo ping.
b. Con esta
trama
de PDU aún seleccionada en la sección
superior, navegue hasta la sección media.
Haga clic en el signo más que
está a la izquierda de la fila de
Ethernet II para ver las direcciones
MAC de origen y destino.
1)
¿La dirección MAC
de origen coincide
con la interfaz de su PC?
R=/ SI
2) ¿La dirección MAC de destino
en Wireshark coincide
con la dirección MAC del miembro del equipo?
R=/SI
3)
¿De
qué manera su PC obtiene la dirección
MAC de la PC a la que hizo ping?
R=/. Haga clic
en el signo más que está
a la izquierda de la fila de Ethernet II para
ver las direcciones MAC
de origen y destino.
Nota: en
el ejemplo anterior de una
solicitud de ICMP capturada, los datos
ICMP se encapsulan dentro
de una PDU del paquete
IPV4 (encabezado
de IPv4), que luego se
encapsula en una PDU de trama
de Ethernet II (encabezado de
Ethernet II) para la transmisión
en la LAN.
Parte 3: Capturar y analizar datos ICMP remotos en Wireshark
En la parte 3, hará ping a los hosts remotos (hosts que no están en la LAN) y examinará los datos generados
a partir de esos pings. Luego, determinará las diferencias entre estos datos y los datos examinados en la parte 2.
Paso 1:
Comenzar a capturar
datos en la interfaz
a. Haga
clic
en el ícono Interface
List (Lista de interfaces) para volver a abrir
la lista de interfaces
de la PC.
b. Asegúrese de
que la casilla de verificación
junto a la interfaz LAN
esté activada y, a continuación, haga clic
en Start (Comenzar).
c. Se abre una ventana que le solicita guardar los datos capturados anteriormente antes de comenzar otra captura. No es necesario guardar esos datos. Haga clic en Continue without Saving (Continuar sin guardar).
d. Con la
captura activa, haga
ping a los URL de los tres
sitios Web
siguientes:
Nota: al hacer
ping a los URL que se indican, observe que el servidor de nombres de dominio (DNS)
traduce el URL
a una dirección IP. Observe
la dirección IP recibida para cada URL.
e. Puede detener la captura de datos
haciendo clic en
el ícono Stop Capture
(Detener captura).
Paso 2:
Inspeccionar y analizar los datos de los hosts remotos
a. Revise los datos
capturados en Wireshark y examine
las direcciones
IP
y MAC de las tres
ubicaciones
a las que hizo
ping. Indique las direcciones
IP
y MAC de destino para
las tres ubicaciones
en el espacio proporcionado.
1.a ubicación:
IP: 98.139.180.149 MAC: 00:07:7d:4d:ac:7f
2.a ubicación:
IP: 23.0.80.170 MAC: 00:07:7d:4d:ac:7f
3.a ubicación:
IP: 216.58.219.68 MAC: 00:07:7d:4d:ac:7f
b. ¿Qué es
importante sobre esta
información?
Me parece muy importante
el hecho de saber que apesar de hacer ping a cualquiera direccion, la direccion
MAC va hacer la misma, de manera que se entiende que si un conjunto de
computadoras estan conectadas entre si a un router la direccion MAC madre o la
principal va hacer la proporcionada por el router.
c. ¿En qué se diferencia esta información de la información
de ping local que recibió
en la parte 2?
Se diferecian
porque la informacion de la parte 2 analizaba la direccion IP y la MAC de las
demas computadoras, y esta informacion muestra la direccion del servidor.
Anexos
Conclusión
En el uso de wireshark para ver el trafico
de la red podemos concluir que:
1. Mediante el trafico de red pudimos observer
las direcciones IP y las direcciones MAC de las diferentes computadoras que
interactuan con mi computaora, es decir mi direccion( source) y las otras
direcciones (destination).
2. Concluimos, que cuando tenemos una serie de
computadoras conctadas a un servidor y le hacemos ping a cualquier direcccion
en ETERNETH nos saldra la IP de dicha dirrecion a la cual le hicimos ping, pero
saldra la MAC del servidor principal ( llamase router).
No hay comentarios:
Publicar un comentario
